Einfach redundante Hauptuhr mit 1sek. Invarpendel. Linke Uhr ist führend und reguliert über Pendelreguliersystem die rechte Uhr. Ist die linke Uhr gestört übernimmt automatisch die Rechte. Regulierung der untergeordneten Uhr erfolgt zu jeder geraden Minute, die beschleunigenden und verzögernden Regulierimpulse werden gezählt, dadurch ist trotz Regulierung und ständigen Gleichlauf mit der führenden Uhr die Gangtendenz der untergeordneten Uhr erkennbar. Dadurch kann der Gang der Uhr mit Reguliergewichten so beeinflusst werden dass auch ohne Gleichlaufhaltung, z.B bei einer Störung, eine gute Gangleistung erreicht wird.

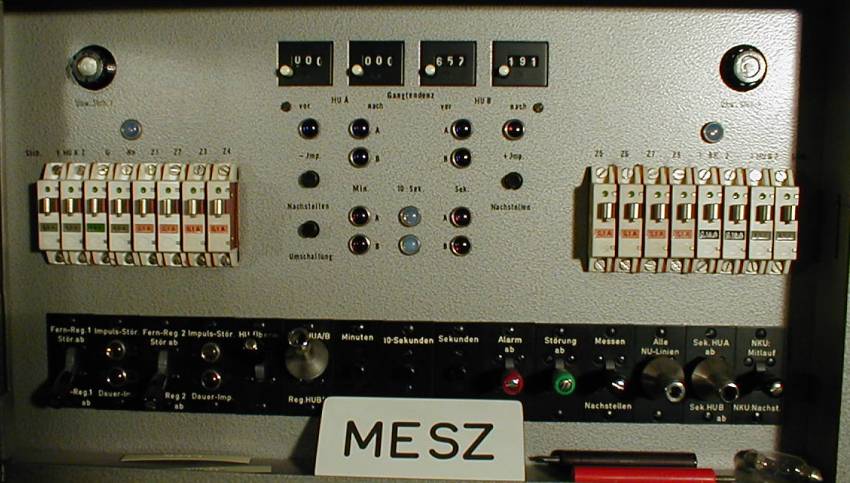

Das Bild zeigt die 4 Gangtendenzzähler einer Zentrale

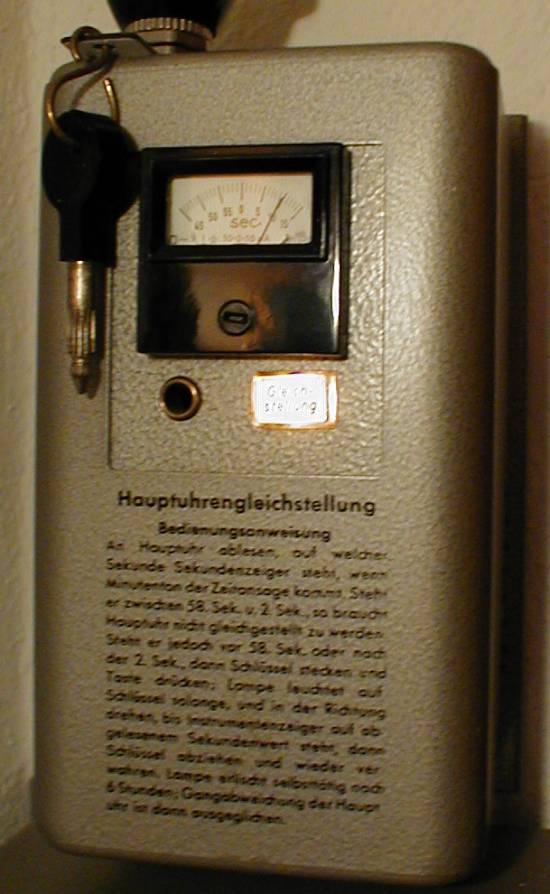

Pendelreguliersystem (PRS) in Vergrößerung auf Bild 2. PRS kann über Handgleichstellzusatz (HGZ) auch manuell bedient werden. Mit dem links sichtbaren Schlüssel kann die gewünschte Gangkorrektur auf dem Anzeiger eingestellt werden. Nach 6h ist der Gang korrigiert.
Uhrenzentrale Telefonbau und Normalzeit

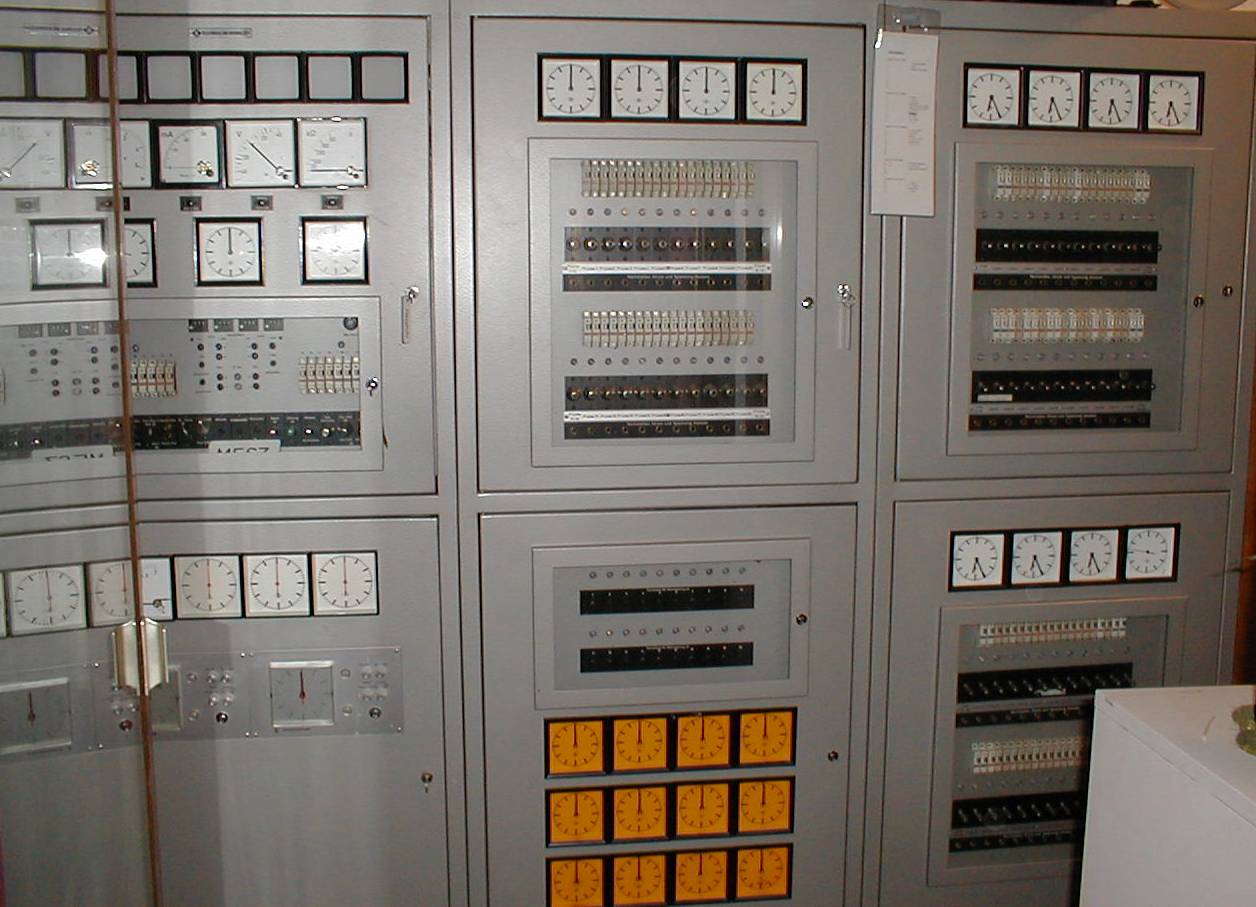

Uhrenzentrale für zwei Hauptuhren und 40 Nebenuhrlinien. Wird von den Hauptuhren unter Pos.1 gesteuert und enthält die notwendigen Gleichlauf-, Überwachungs- und Regulierungseinrichtungen

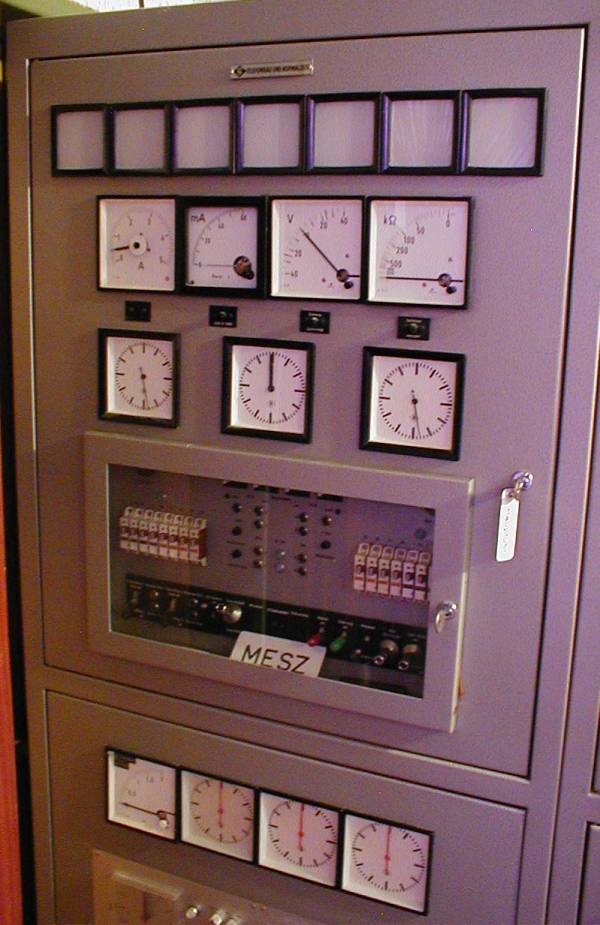

Bild 4 zeigt das Innere einer kleinen Zentrale. Oben links und rechts zwei Schrittschaltwerke (SW), diese "zählen" die Pendelschwingungen und lösen nach exakt einer Minute einen Minutenimpuls aus. Der Einfall des Minutenimpuls wird vom darüber befindlichen Überwachungsrelaiskoffer (ÜRK) kontrolliert, ggf wird die gestörte HU abgeschaltet usw. Zwischen den SW befindet sich der Zentralenregulierzusatz (ZRZ) zur automatischen Pendelregulierung mittels PRS. Darunter Gleichstromuhrenrelais (GUR) für 4 Nebenuhrengruppen.
Weitere Komponenten der Fernregulierung
Quarzuhr Rhode und Schwarz

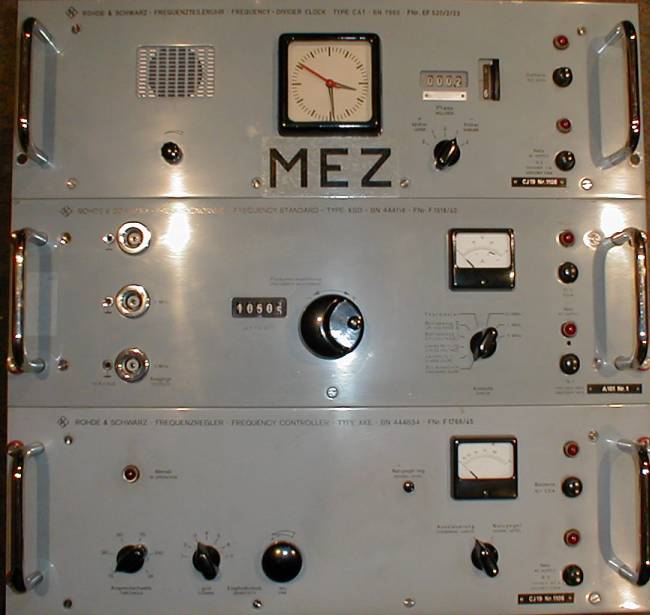

Quarzuhr bestehend aus Quarznormal, Langwellenempfänger und Frequenzteileruhr. Der Langwellenempfänger vergleicht die Trägerfrequenz des Zeitzeichensenders DCF77 (nach entsprechender Aufbereitung) mit der Quarzfrequenz und generiert bei Abweichung eine Regelspannung die einen Drehfeldgeber ansteuert. Im Quarznormal befindet sich der zugehörige Drehfeldempfänger, dieser stimmt dann das Quarznormal automatisch neu ab (erkennbar auf Bild2). Der Quarz ist in einem kardanisch aufgehängten Doppelthermostaten untergebrachten, d.h. der Quarz befindet sich in Thermostat 1, Thermostat 1 ist in Thermostat 2 eingebaut, dadurch kann höchste Temperaturkonstanz erreicht werden. Die Frequenzteileruhr generiert u.a. einen 1sek Nebenuhrimpuls. Dieser Nebenuhrimpuls wird der Uhrenzentrale unter Pos2 zugeführt und dient der Regulierung der "führenden" Hauptuhr nach dem unter Pos1 beschriebenen Schema.
Weitere Frequenznormale von Rhode & Schwarz
Hauptuhr Siemens und Halske

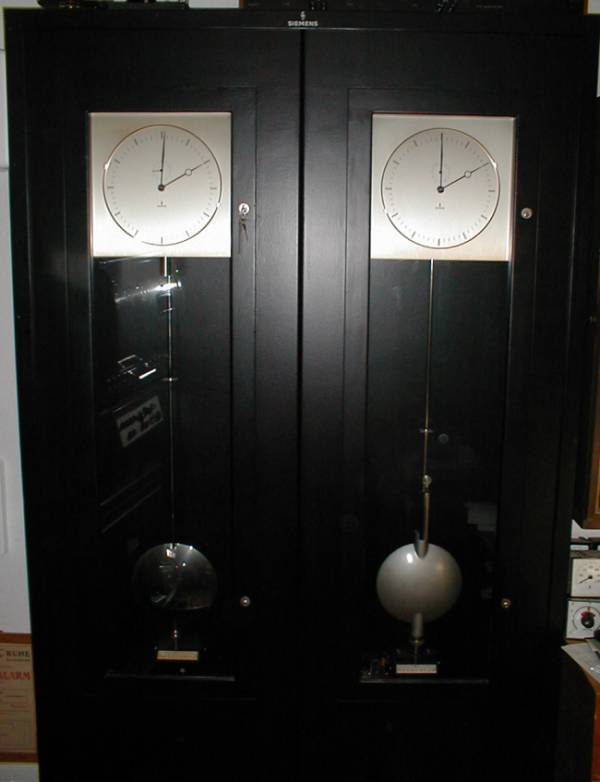

Einfach redundante Hauptuhr mit 1sek Invarpendel. Hier erfolgt keine Regulierung sondern eine Synchronisierung der untergeordneten Hauptuhr. D.h. am Pendel der rechten Hauptuhr befindet sich ein Magnet, dieser erhält bei jedem Linksausschlag des Pendels der linken Hauptuhr einen elektrischen Impuls, dadurch wird das Pendel der rechten Hauptuhr in den Gleichlauf gezwungen. Eine Gangtendenz ist nicht mehr erkennbar.
Hauptuhr RFT

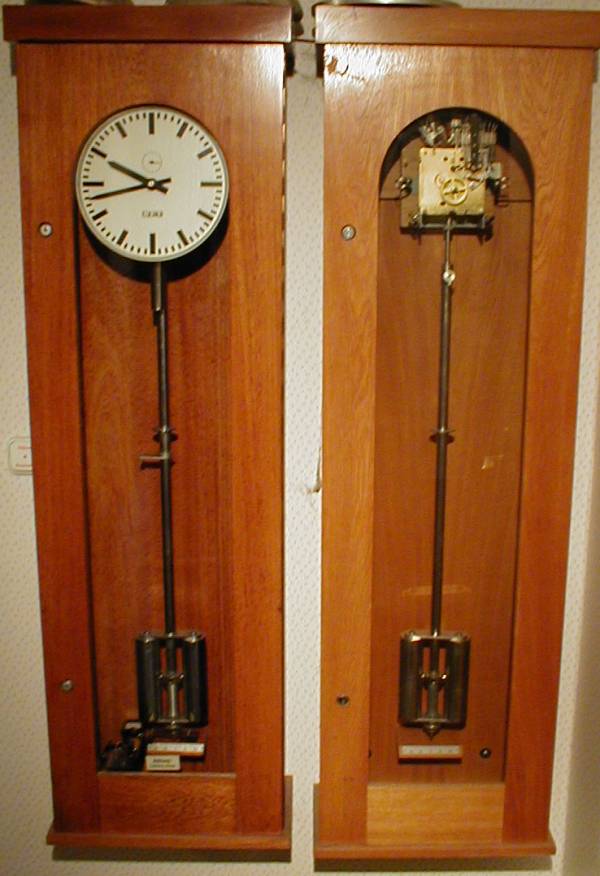

Hauptuhren RFT Hu22, Nachbau der Siemens HUZ24, Pendelsynchronisierung in Vergrößerung
Hauptuhr Gents

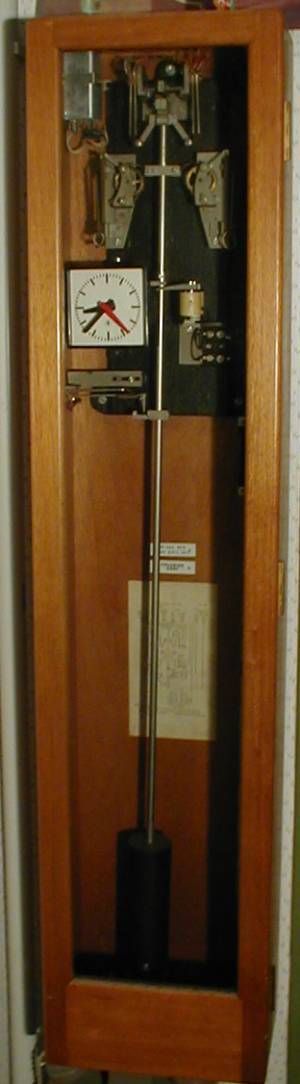

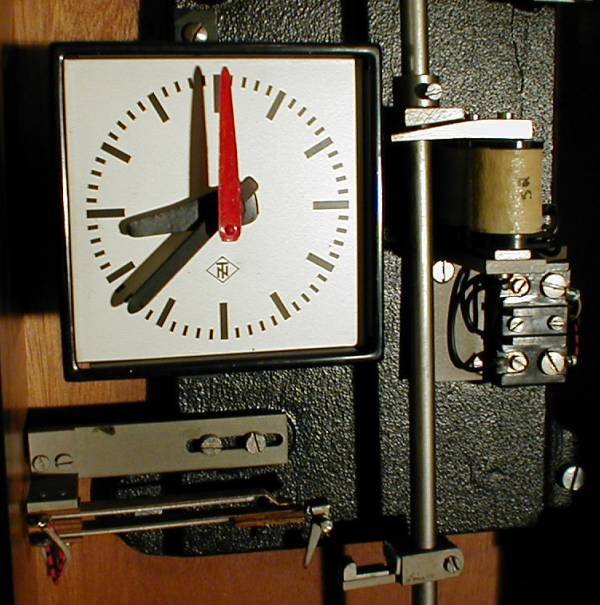

Hauptuhr Gents of Leicester / England. Die Pendelamplitude wird von einem Schleppstift "gemessen", verringert sich die Amplitude setzt der Schleppstift in einer Achatschneide auf dem Pendel "auf", hebt sich und schliesst einen Kontakt. Dieser Kontakt betätigt genau beim Rücklauf aus dem linken Totpunkt des Pendels einen Elektromagneten der so das Pendel nach links beschleunigt und damit die Amplitude wieder vergrößert. Original besitzt die Hu keine Eigenzeitanzeige, die TN Nebenuhr ist nachgerüstet
